材料力學設備

多功能移動創新實驗平台

裝置由鋁合金雙聯框架與加載平台組成,   采用模塊化設計,  老師和學生可以根據各自的需求把各種實驗模塊組合裝載在實驗台上,可同時完成材料力學教學大綱內的拉伸、壓杆、彎曲、彎扭組合四大類的基礎實驗,也可以通過替換模塊完成工字梁、槽型梁等創新類實驗和力學競賽類實驗,不用重新裝夾試件,隻需要調整加載機的位置即可完成各種實驗。

配件選擇

應變儀

貼片工具箱

設備專用工具桌

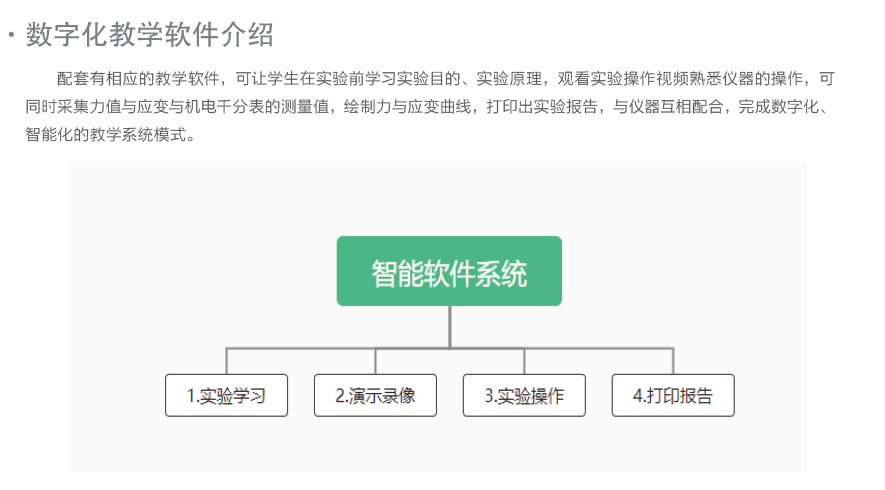

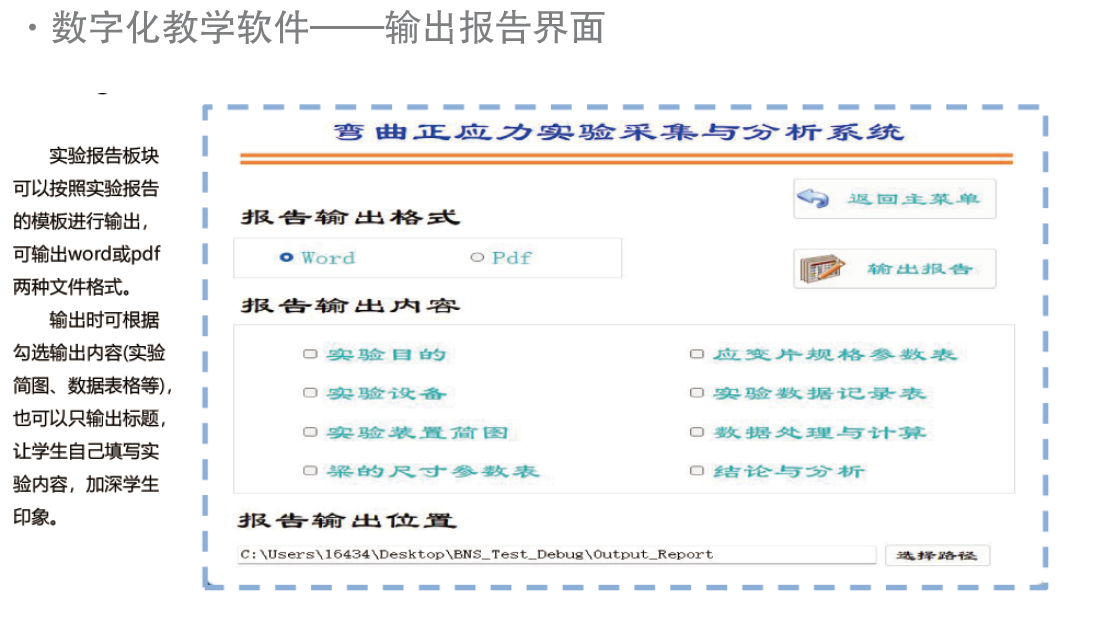

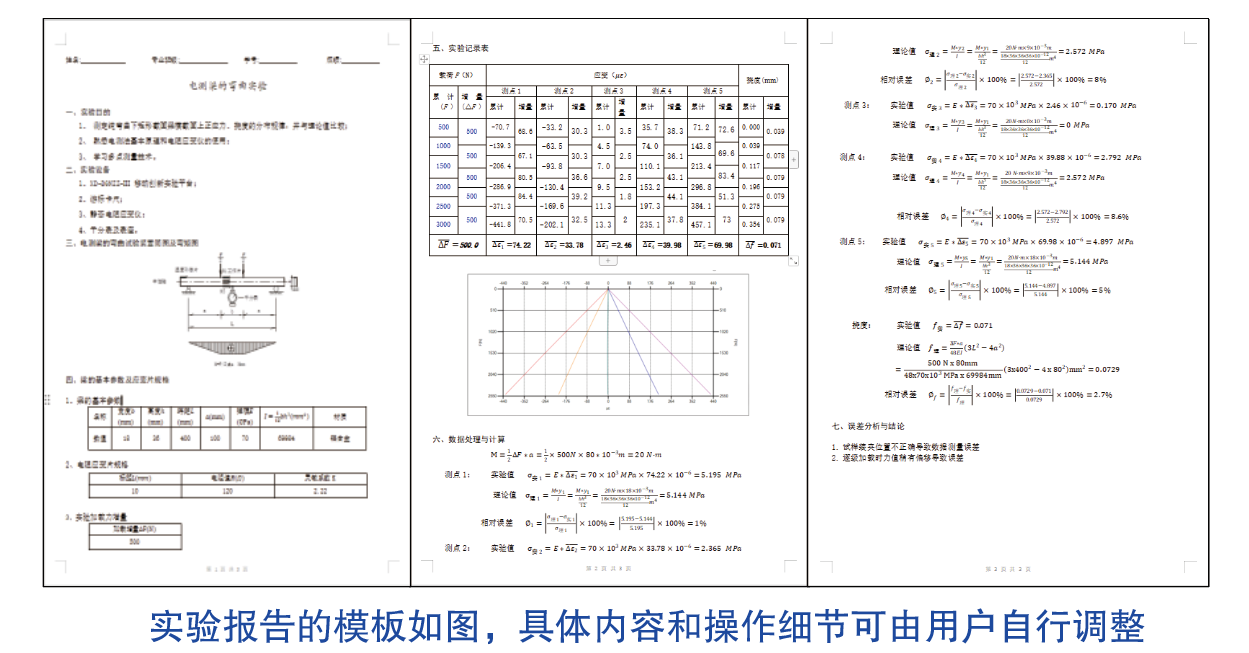

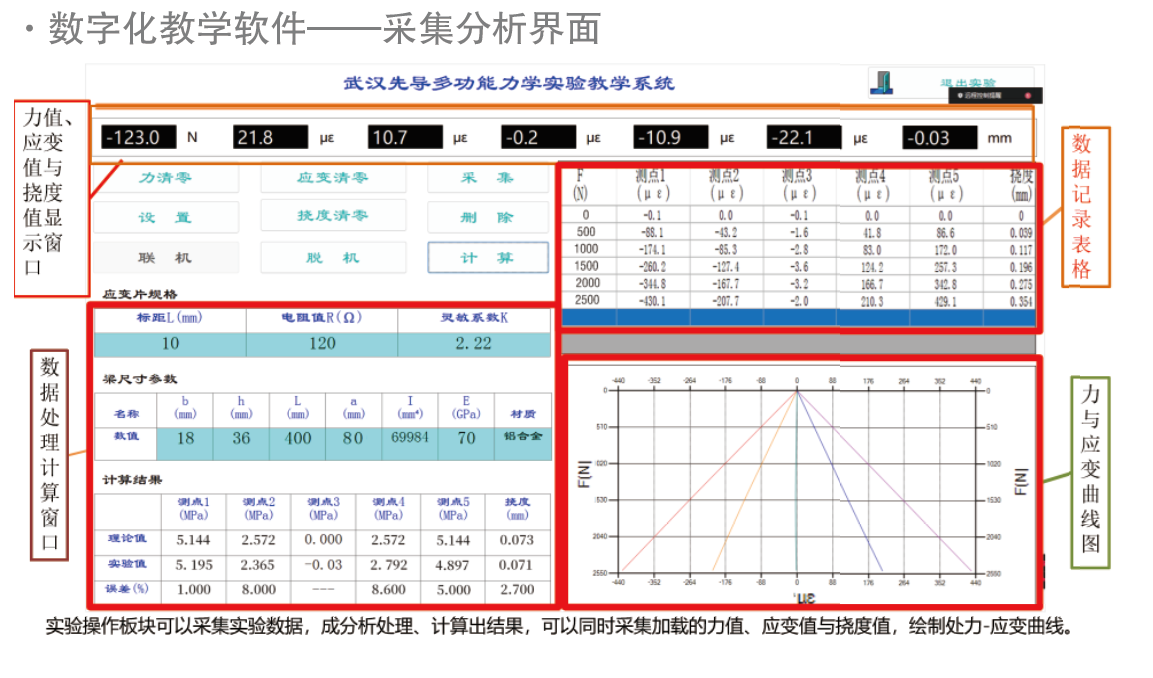

數據處理工作站

百分表及百分表支座

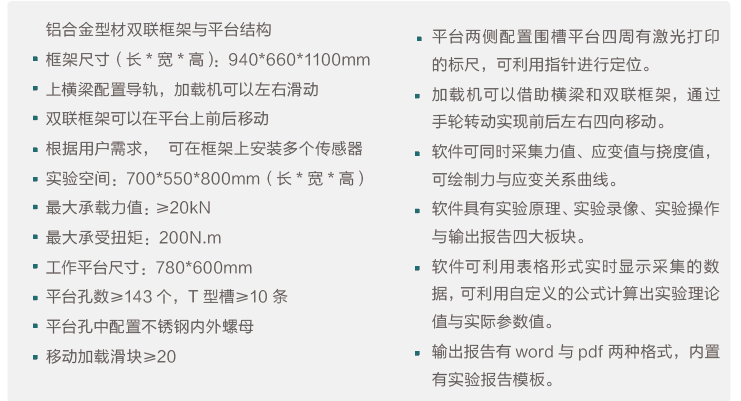

主要技術參數

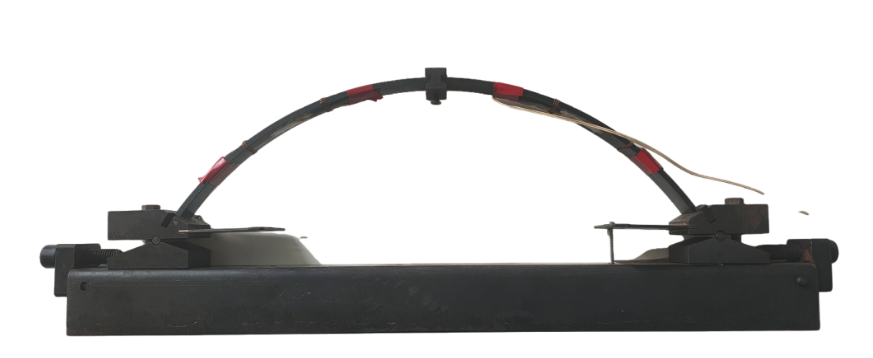

1.曲梁與拱實驗



實驗內容

(1)測量曲梁與兩鉸拱結構的軸向應變與應力,并以此計算結構的軸力和彎矩及相應截面的位移。

(2)将實驗結果與理論值比較,分析曲梁和拱結構的受力特點。

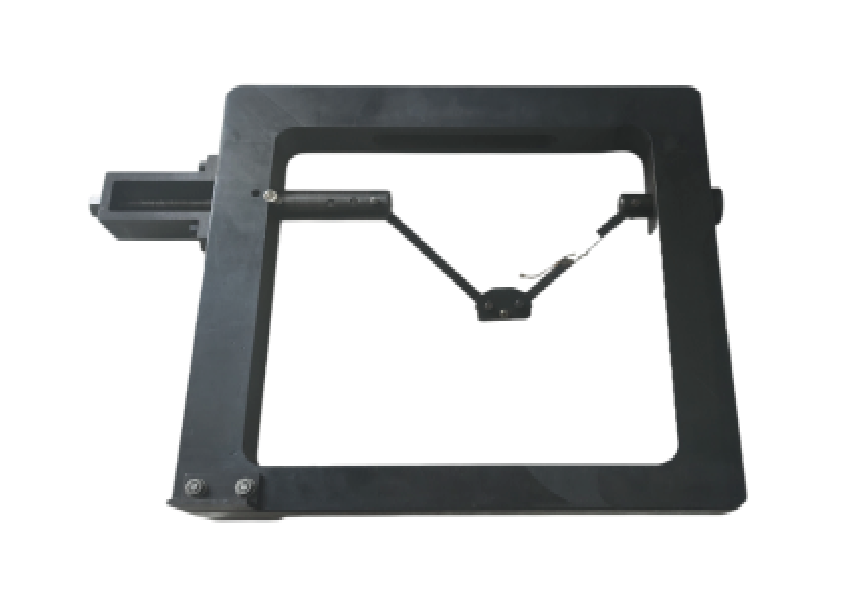

2.可變夾角的桁架單元實驗


實驗內容

體驗同一形式的結構(如桁架),其力學行為會随着構形(如桁架中杆件的夾角)的改變而發生急劇的變化--由大剛度結構轉化為小剛度結構、由線彈性結構轉化為非線彈性結構。

3.三角架結構應力與內力測試實驗



實驗內容

1.測試三角架在懸臂梁狀态下沿橫梁軸向的彎矩分布,

2.三角架在靜定結構條件下,通過不同組橋方式,分離各杆件的內力。

3.比較理論值與實驗值的相對誤差,分析誤差産生的原因。

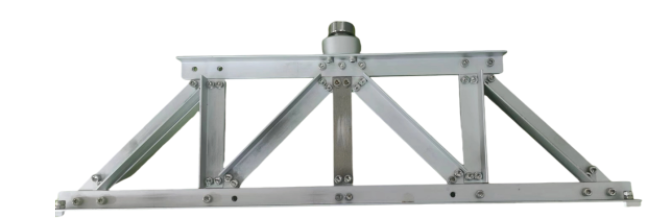

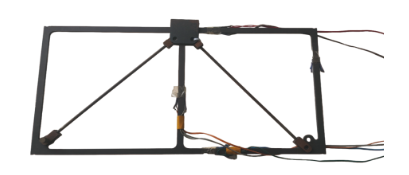

4.桁架內應力分析



實驗內容

(1)通過對桁架節點位移、杆件內力的測量對桁架結構的工作性能及計算理論進行學習,深刻理解對稱荷載、對稱性等知識點。

(2)了解結構靜載試驗的試驗方案、方法設計。

5.桁架、鋼架內力測量



實驗內容

(1)用實驗的方法測量桁架與剛架結構杆件的應變,分析杆件的內力及其分布規律。

(2)比較桁架與剛架結構截面內力與位移的實驗值與理論值,驗證桁架與剛架結構模型的有效性。

(3)測量桁架與剛架結構中節點位移,分析其承載後的結構變形特點。

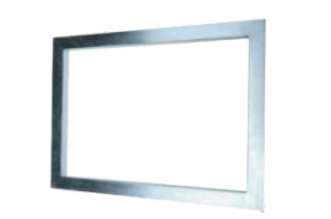

6.超靜定框架試樣



實驗內容

(1).測量超靜定框架的內力,分析框架結構內力分布的特點。

(2).掌握組橋多點應變測量,實測內力的方法。

(3).深化對超靜定理論的理解,強化理論與實驗相結合的能力。

7.超靜定框架試樣



實驗內容

(1)測定槽形梁的彎曲正應力分布規律;

(2)将實測應力值與理論值比較,驗證彎曲正應力的計算公式;

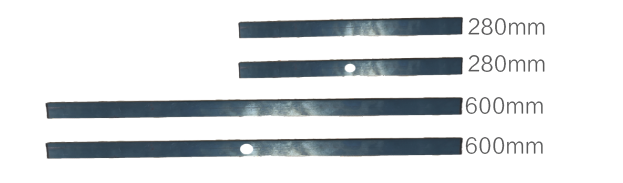

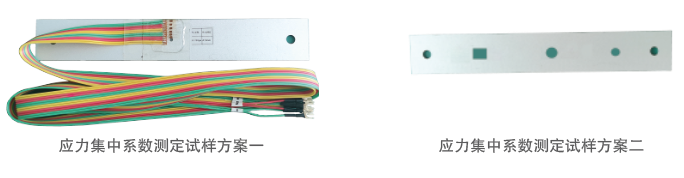

8.應力集中系數測定試樣



實驗內容

(1)學習靜态多點應變測量的方法;(2)學習自編排版并修改實驗方案;

(3)學習數據處理及回歸分析方法;(4)測定孔邊應力分布及應力集中系數;

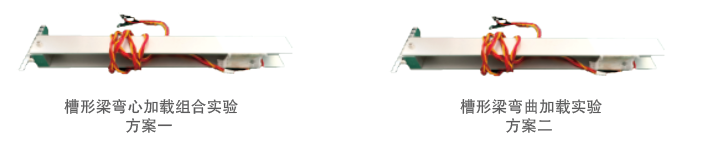

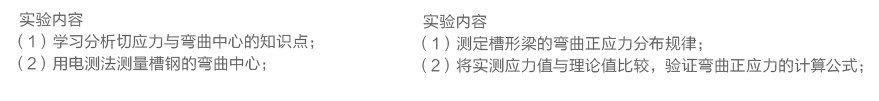

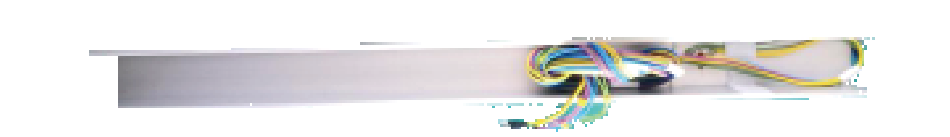

9. 槽形梁試樣

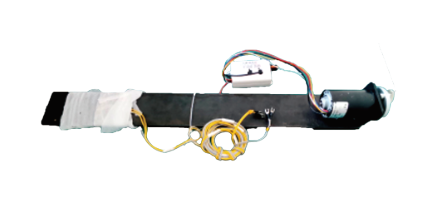

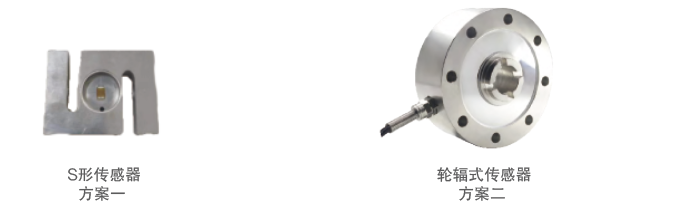

10. 力傳感器标定試樣

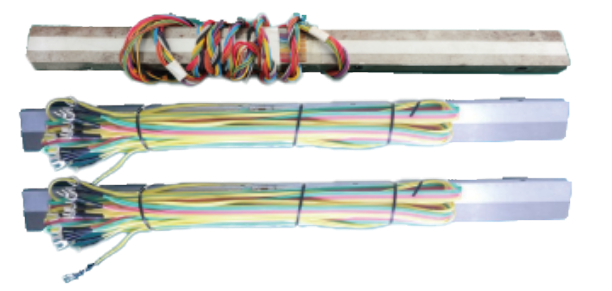

11.夾層梁、疊梁、複合梁試樣



實驗內容

(1)用電測法測定夾層梁、疊梁、複合梁在純彎曲受力狀态下,沿其橫截面高度的正應力分布規律。

(2)推導夾層梁、疊梁、複合梁的正應力計算公式。

12.工字梁試樣



實驗內容

(1)測定工字梁的彎曲正應力分布規律;

(2)将實測應力值與理論值比較,驗證彎曲正應力的計算公式;

13.T形梁試樣



實驗內容

(1)測定T形梁的彎曲正應力分布規律;

(2)将實測應力值與理論值比較,驗證彎曲正應力的計算公式;

14.壓杆穩定試樣



實驗內容

(1)用電測法測定兩端鉸支壓杆的臨界載荷,并與理論值進行比較,驗證歐拉公式。

(2)觀察兩端鉸支壓杆失穩的現象。
