鋁合金實驗桁架介紹:
桁架般為梁式機構,由簡單截面的杆件組成。其特點是各杆件受力以單向拉、壓為主,通過對上、下弦杆和腹杆的合理布置,可适應結構內部的彎矩和剪力分布。由于水平方向的拉、壓內力實現了自身平衡,整個結構不對支座産生水平推力。

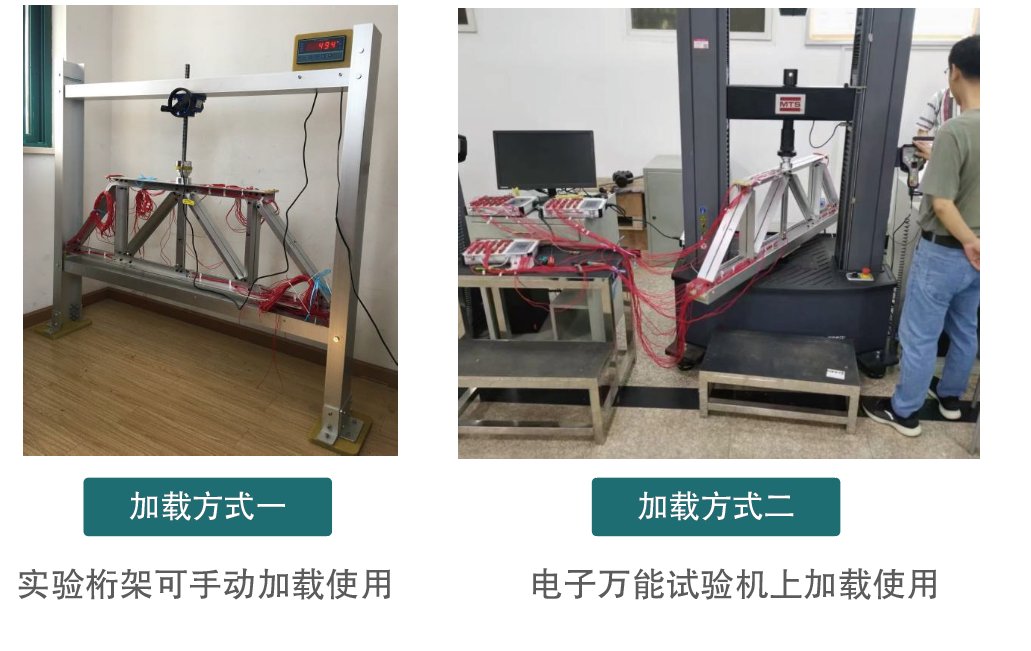

實驗桁架結構如圖所示。除正中的腹杆采用兩根矩形截面鋁合金杆外,其餘腹杆和上、下弦杆均由兩根40x40x4角鋁組成,腹杆通過連接闆與上下弦杆固結。另有一槽型鋁材作為桁架實驗時的基礎,承受支座力。
本實驗桁架具有結構簡明,對稱性好,質輕等特點。不需要特制的大型加載設備,直接裝于電子萬能試驗機上即能進行析架承載實驗。
