産品信息

此産品是材料力學系列教具系列中的簡易壓杆穩定演示裝置，用于直觀觀察壓杆的穩定/穩定與不穩定平衡/失穩，三種狀态，定性講解杆件在不同載荷作用下的平衡/失穩狀态，模拟一端固定一端自由的加載模式，對壓杆失穩現象有初步的認識。

産品優勢

1.結構簡單，現象直觀。

2.結構重量較輕，可直接攜帶到課堂上進行演示。

3.壓杆試件彈性較好，可反複使用。

4.杆件設計為半透明顔色，方便加載砝碼後觀察壓杆彎曲度。

5.砝碼設計有立柱壓緊固定裝置，可利用彈簧自行壓緊砝碼，保證砝碼不會掉出。

6.試件裝夾處有固定旋鈕，可加載不同厚度的壓杆試件，利用手輪進行鎖緊。

産品用途

通過施加一個側向幹擾來觀察不同重量的載荷對于杆件失穩狀态的影響，也可以利用此變形狀态來推導兩端鉸支細長杆的臨界壓力公式（歐拉公式）。

加載情形

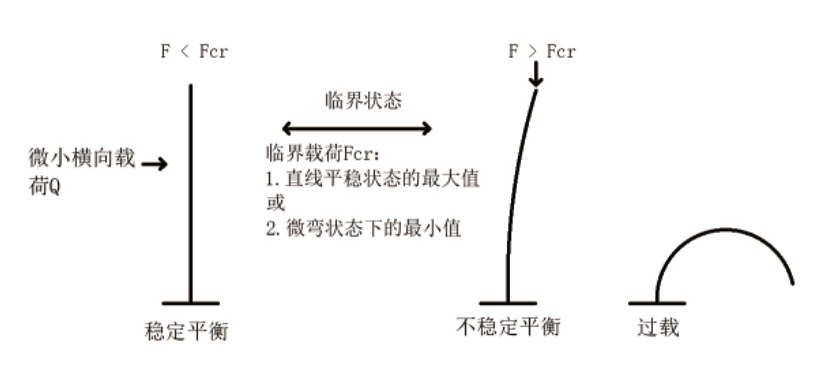

①頂端加上25g的砝碼，側向給幹擾

當頂端加載的載荷小于某一數值，側向給出幹擾後，杆件會回複原有的直線平穩狀态，此時的直線平穩狀态是穩定的。

②頂端加上25g+50g共75g的砝碼，側向給幹擾

當頂端加載的載荷大于某一數值，側向給出幹擾後，杆件無法回到原有的直線平穩狀态，而是在側向幹擾停止之後變成微彎狀态，失穩。

③頂端加上50g+50g共100g的砝碼，側向給幹擾

當頂端加載的載荷過大時，側向給出幹擾後，杆件直接彎曲。
