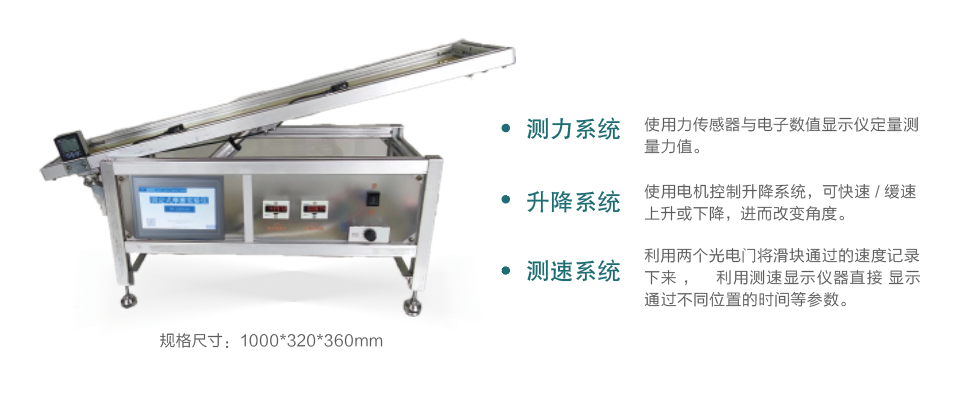

設備介紹
本産品是武漢先導實驗設備系列的固定式摩擦實驗儀,用于定量測量不同材質之間的摩擦因數,測量材質的摩擦角,通過平面拉力計測量靜摩擦力,通過調節傾角測量摩擦角,通過光電計時器測量滑塊通過時的速度,用動能定理來計算動摩擦因數。
本摩擦演示儀(實驗室固定式)是為了定量精确測量不同材料的靜摩擦力、摩擦角和動摩擦力而設計的。當物體與另一物體沿接觸面的切線方向運動或有相對運動的趨勢時,在兩物體的接觸面之間有阻礙它們相對運動的作用力,這種力叫摩擦力。接觸面之間的這種現象或特性叫“摩擦”。摩擦是大學或中學物理的必修課題。
本摩擦演示儀主要功能有三種,一是可以通過測力儀/斜面傾角來測定******靜摩擦力,二是利用工作台與滑塊角度變化來測定摩擦角,三是利用兩個速度檢測裝置計算滑塊滑下時的平均速度,進而計算動摩擦力。便于教師講解摩擦受力分析、靜摩擦系數、動摩擦系數、摩擦角與自鎖現象等知識點并對不同材料的相關系數進行定量的測定與檢測。
軟件介紹
本産品可使用配套的摩擦實驗教學軟件進行教學,軟件有實驗簡介和數據采集處理兩大版塊,實驗簡介版塊有摩擦的實驗原理、方法和步驟介紹,數據采集版塊可以直接自動采集并計算出動、靜摩擦因素和摩擦角等實驗結果。
工作原理
将需要檢測的材質貼在滑塊闆下或使用此種材質制成滑塊版,放置在 工作台面上,在一定的接觸壓力下,調整工作台面的角度,使滑塊可以自 主向下滑動,即滑塊與工作台面發生相對移動,記錄需要檢測的參數。
軟件功能

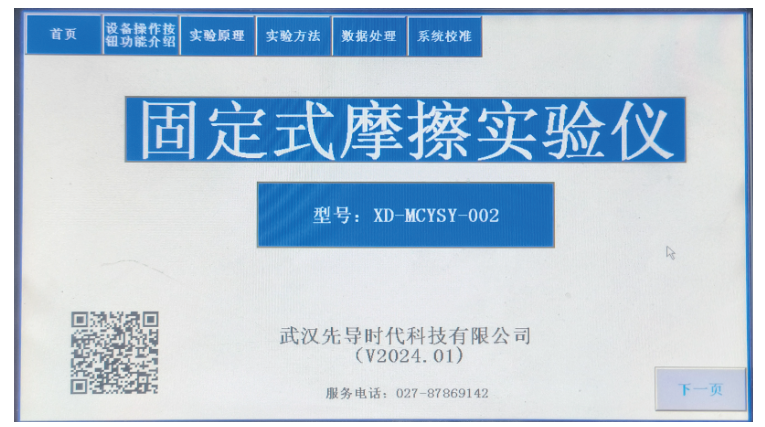

本産品可使用配套的摩擦實驗教學軟件進行輔助教學,利用軟件實現智能化、現代化的教學模式,配置觸控屏控制系統,通過傳感器實時采集數據,操作便捷,直觀。下圖為軟件面闆:

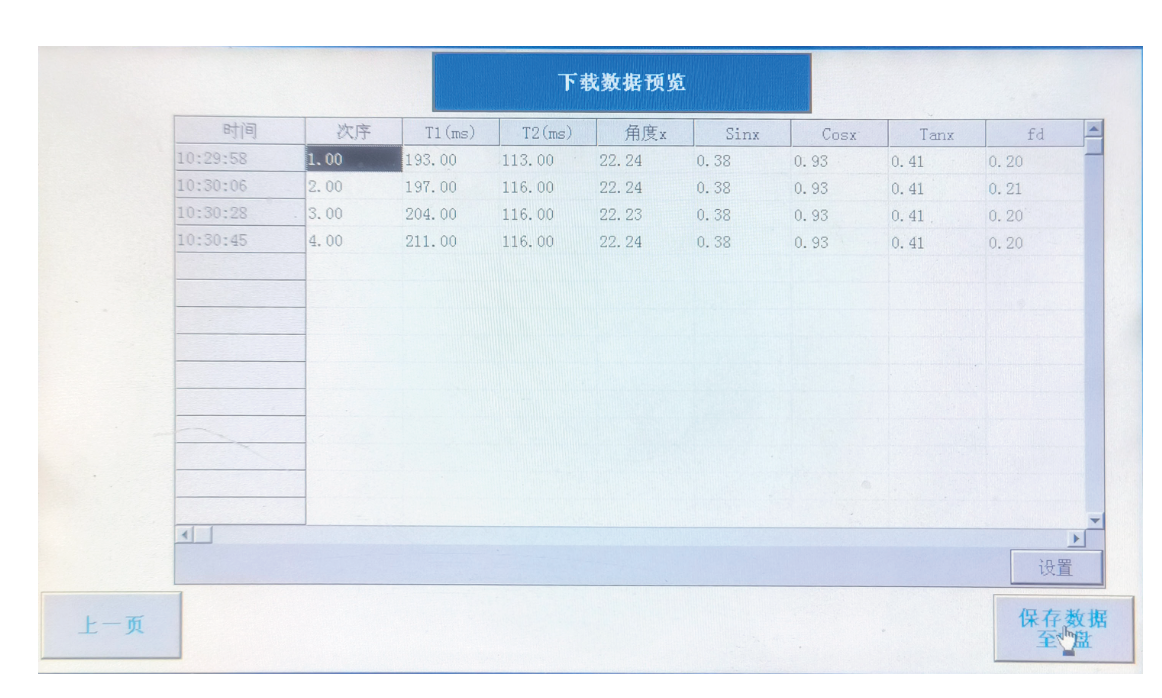

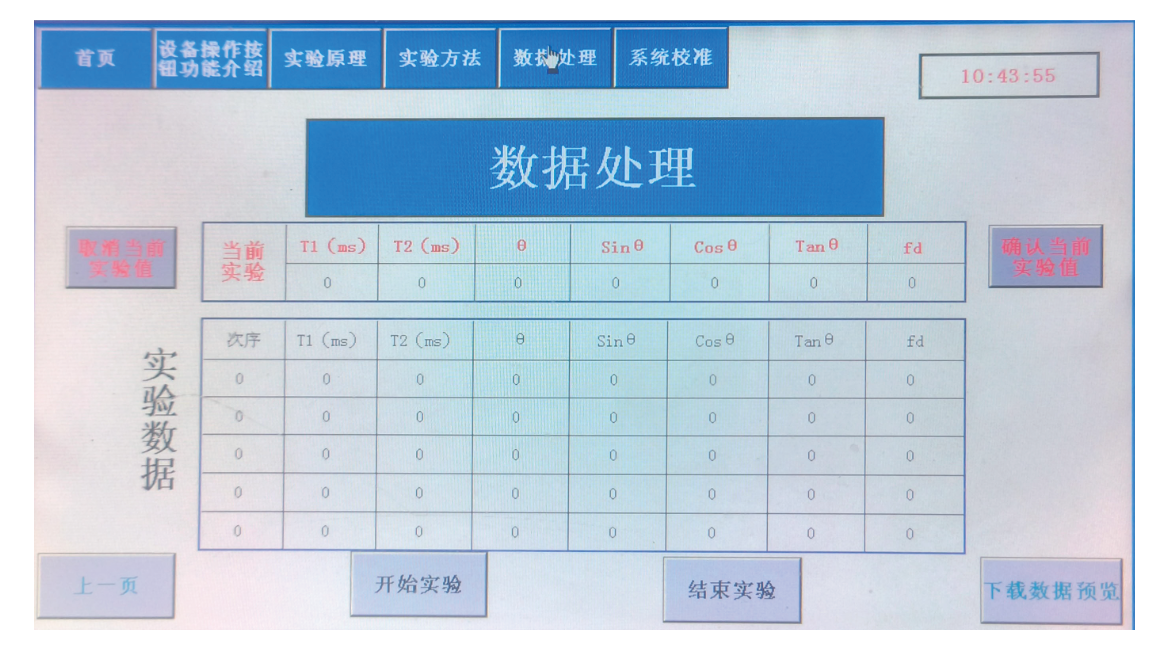

數據采集版塊可以直接自動采集并計算出動、靜摩擦因素和摩擦角等實驗結果。通過滑軌上的傳感器采集滑塊經過的時間,通過角度傳感器采集滑軌傾斜的角度,內置有公式自動計算的功能,可根據采集的數據計算出結論

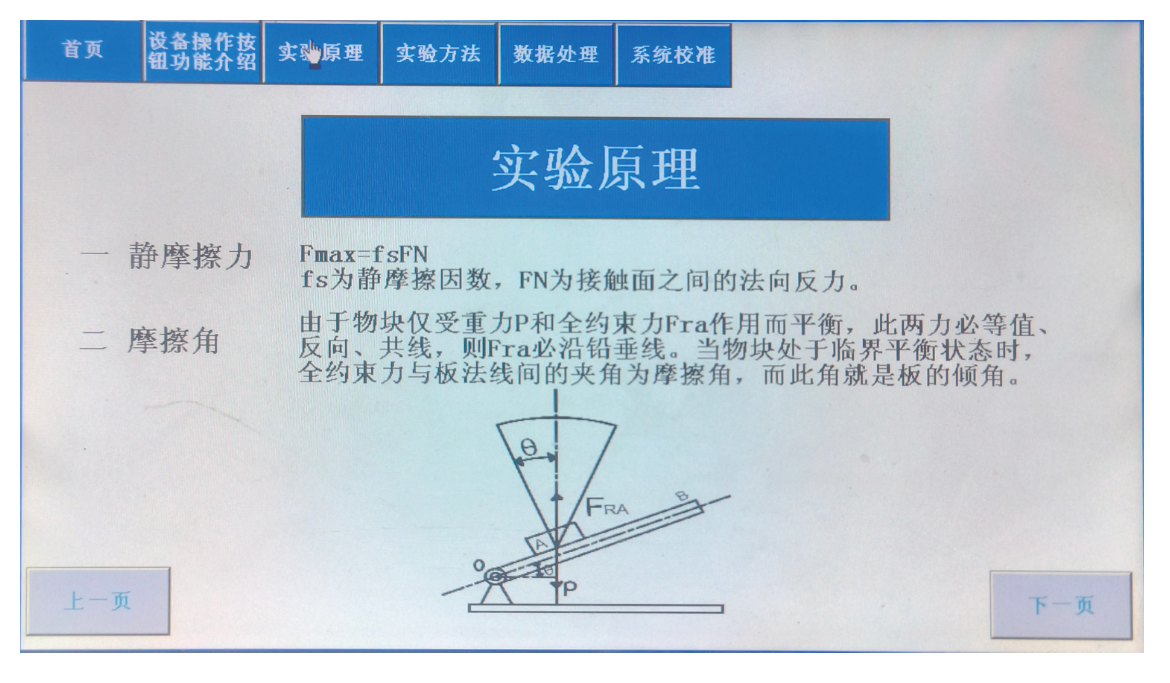

軟件有實驗簡介和數據采集處理兩大版塊,實驗簡介版塊有摩擦的實驗原理、方法和步驟介紹,可根據客戶教學方案進行修改,個性化定制實驗原理等內容。
軟件有實驗簡介和數據采集處理兩大版塊,實驗簡介版塊有摩擦的實驗原理、方法和步驟介紹,可根據客戶教學方案進行修改,個性化定制實驗原理等內容。
